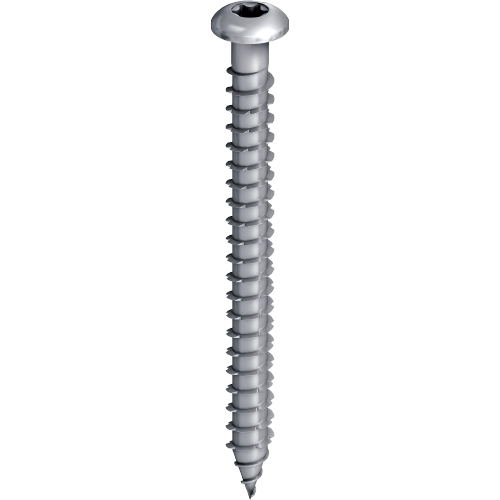

EJOT® Turbovite RA-Z

Caratteristiche

Applicazioni
- Ideale per il fissaggio senza tasselli di serramenti in PVC e legno su muratura e calcestruzzo
- Ideaale per serramenti in PVC senza rinforzo in acciaio
- Montaggio ottimale di porte e finestre
- Installazione secondo le linee guida delle finestre e porte RAL
Caratteristiche
- Testa diametro Ø12 mm
- Classe di resistenza allo scasso (RC2), testato in serramenti in PVC sanza acciaio
- Fissaggio testato seconddo le linee guida ETB "Elementi di fissaggio sicuri contro la caduta"
- Aderenza perfetta grazie alla speciale geometria del filetto
- Utilizzabile in tutti i tipi di serramenti
- Acciaio al carbonio
Installazione
- Praticare un foro nel telaio di Ø 6,2 mm, distanze secondo norme di qualità RAL
- Posizionare il telaio nell'apertura del muro
- Praticare un foro di Ø 6 mm, Proforndità di foratura = Profondità di avvitamento + 10 mm
- Fissaggio con le viti per telaio EJOT utilizzando apparecchiature comunemente in commercio
- Se necessario applicare il cappuccio coprivite
Distanza dal bordo
In materia di distanze dai bordi devono essere rispettate le istruzioni del produttore. In caso di assenza di dette informazioni, per queste viti deve essere considerato come valore di riferimento una distanza minima dal bordo di 50 mm.
Dati tecnici
- Diametro della testa: 12 mm
- Azionamento: TORX^® T30
Profondità di serraggio minima
- Calcestruzzo: 30 mm
- Blocchi in arenaria calcarea, laterizio pieno: 40 mm
- Mattone forato, calcestruzzo alleggerito, calcestruzzo cellulare: 60 mm
- Legno morbido: 60 mm
- Legno massiccio: 40 mm
Supporto: Ø pre-foro/Metodo di foratura
- Calcestruzzo ≥ C12/15,
  Blocchi pieni in arenaria calcarea, laterizio pieno: 6 mm Perforazione a rotopercussione
- Blocco forato in arenaria calcarea, mattone forato, legno: 6 mm Perforazione a rotazione
- Laterizio forato ≥ T12: 5 mm Perforazione a rotazione
- Calcestruzzo cellulare ≥ PP4: Non necessario
Note:
In fase di installazione di elementi antiscasso o anti-caduta attenersi alle istruzioni di montaggio speciali!

Scaricare

Product data sheet.pdf 421 KB

Filtro

Filtri selezionati

Descrizione articolo	Codice articolo	Diametro filetto mm	Lunghezza mm	Materiale		Unità d´imballo
RA-Z-7,5x120	2271120601	7.5	120.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 120.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x120 Unità d´imballo 100
RA-Z-7,5x150	2271150601	7.5	150.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 150.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x150 Unità d´imballo 100
RA-Z-7,5x180	2271180601	7.5	180.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 180.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x180 Unità d´imballo 100
RA-Z-7,5x210	2271210601	7.5	210.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 210.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x210 Unità d´imballo 100
RA-Z-7,5x250	2271250601	7.5	250.0	Zincato bianco	TORX T30	50
Dati tecnici Diametro filetto 7.5 Lunghezza 250.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x250 Unità d´imballo 50
RA-Z-7,5x300	2271300601	7.5	300.0	Zincato bianco	TORX T30	50
Dati tecnici Diametro filetto 7.5 Lunghezza 300.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-Z-7,5x300 Unità d´imballo 50
