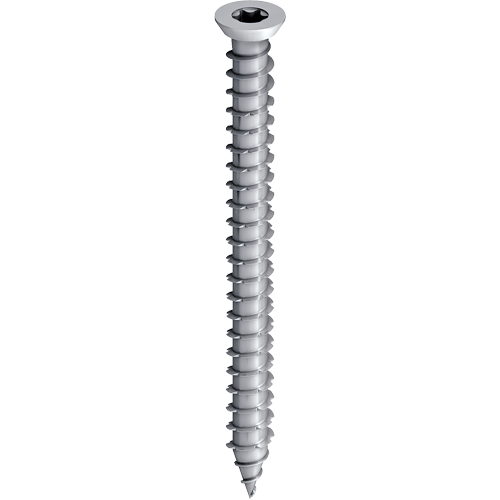

EJOT® Turbovite RA-P

Caratteristiche

Applicazioni

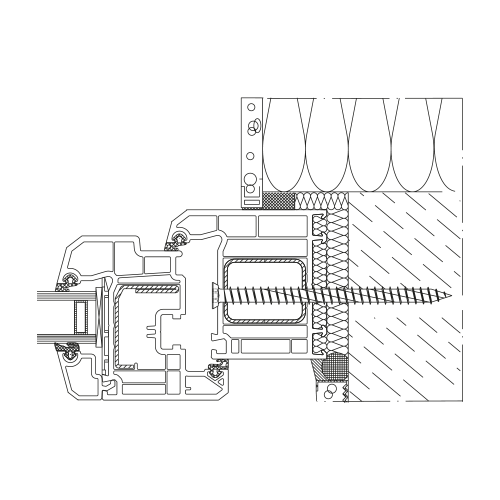

- Per il fissaggio senza tasselli di serramenti in PVC su calcestruzzo, muratura, legno e acciaio
- Montaggio ottimale di porte e finestre
- Installazione secondo le linee guida RAL per costruzioni vecchie e nuove
Caratteristiche
- Classe di resistenza allo scasso (RC2), testato su serramenti in PVC senza acciaio
- Fissaggio testato secondo le linee guida ETB " Elementi di fissaggio sicuri contro la caduta"
- Aderenza perfetta grazie alla speciale geometria del filetto
- Elevata tenuta, fissaggio sicuro
- Cappuccio coprivite bianco RAL 9010 incluso
- Acciaio al carbonio
Installazione
- Praticare un foro nel telaio di Ø 6,2 mm, distanze secondo norme di qualità RAL
- Posizionare il telaio nell'apertura del muro
- Praticare un foro di Ø 6 mm, Proforndità di foratura = Profondità di avvitamento + 10 mm
- Fissaggio con le viti per telaio EJOT utilizzando apparecchiature comunemente in commercio
- Se necessario applicare il cappuccio coprivite
Distanza dal bordo
In materia di distanze dai bordi devono essere rispettate le istruzioni del produttore. In caso di assenza di dette informazioni, per queste viti deve essere considerato come valore di riferimento una distanza minima dal bordo di 50 mm.
Dati tecnici
- Diametro della testa: 11 mm
- Azionamento: TORX^® T30
Profondità di serraggio minima
- Calcestruzzo: 30 mm
- Blocchi in arenaria calcarea, laterizio pieno: 40 mm
- Mattone forato, calcestruzzo alleggerito, calcestruzzo cellulare: 60 mm
- Legno morbido: 60 mm
- Legno massiccio: 40 mm
Supporto: Ø pre-foro/Metodo di foratura
- Calcestruzzo ≥ C12/15,
  Blocchi pieni in arenaria calcarea, laterizio pieno: 6 mm Perforazione a rotopercussione
- Blocco forato in arenaria calcarea, mattone forato, legno: 6 mm Perforazione a rotazione
- Laterizio forato ≥ T12: 5 mm Perforazione a rotazione
- Calcestruzzo cellulare ≥ PP4: Non necessario
Note:
In fase di installazione di elementi antiscasso o anti-caduta attenersi alle istruzioni di montaggio speciali!

Scaricare

Product data sheet.pdf 305 KB

Filtro

Filtri selezionati

Descrizione articolo	Codice articolo	Diametro filetto mm	Lunghezza mm	Materiale		Unità d´imballo
RA-P 7,5x40	2231040601	7.5	40.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 40.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x40 Unità d´imballo 100
RA-P 7,5x60	2231060601	7.5	60.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 60.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x60 Unità d´imballo 100
RA-P 7,5x70	2231070601	7.5	70.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 70.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x70 Unità d´imballo 100
RA-P 7,5x80	2231080601	7.5	80.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 80.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x80 Unità d´imballo 100
RA-P-7,5x90	2231090601	7.5	90.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 90.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P-7,5x90 Unità d´imballo 100
RA-P 7,5x100	2231100601	7.5	100.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 100.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x100 Unità d´imballo 100
RA-P 7,5x120	2231120601	7.5	120.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 120.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x120 Unità d´imballo 100
RA-P 7,5x135	2231135601	7.5	135.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 135.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x135 Unità d´imballo 100
RA-P 7,5x150	2231150601	7.5	150.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 150.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x150 Unità d´imballo 100
RA-P 7,5x180	2231180601	7.5	180.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 180.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x180 Unità d´imballo 100
RA-P 7,5x210	2231210601	7.5	210.0	Zincato bianco	TORX T30	100
Dati tecnici Diametro filetto 7.5 Lunghezza 210.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P 7,5x210 Unità d´imballo 100
RA-P-7,5x250	2231250601	7.5	250.0	Zincato bianco	TORX T30	50
Dati tecnici Diametro filetto 7.5 Lunghezza 250.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P-7,5x250 Unità d´imballo 50
RA-P-7,5x300	2231300601	7.5	300.0	Zincato bianco	TORX T30	50
Dati tecnici Diametro filetto 7.5 Lunghezza 300.0 Materiale Zincato bianco Azionamento TORX T30 Descrizione articolo RA-P-7,5x300 Unità d´imballo 50
