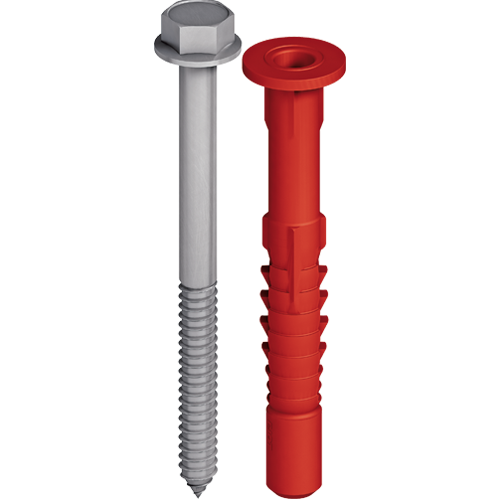

EJOT® SDF-KB-14A

Applicazioni

• Ancoraggio di elementi in metallo
• Per sistemi non portanti secondo EAD 330284-00-0604
• Ideale per il fissaggio di staffe in metallo e rivestimenti

Caratteristiche

• Omologato per tutti i materiali da costruzione
• Zona di espansione ottimizzata per una perfetta tenuta anche su materiali più problematici
• Espansione radiale a 360º per una maggior sicurezza di ancoraggio.
• Superficie della vite priva di cromo esavalente Cr(VI)
• Riconoscimento del prodotto grazie a una colorazione diversa del tassello
• Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro

Dati tecnici

• Diametro: 14 mm
• Profondità di foratura ≥ t: 80 mm
• Profondità ancoraggio ≥ h_v : 70 mm
• Azionamento: Chiave esagonale  SW17

Valori ammissibili

• Resistenza a trazione NRk,p su calcestruzzo C12/15: 3,37 kN
• Muratura Mz 20-1,8, NF: 1,57 kN
• Blocchi pieni in arenaria calcarea KS 2 DF 20-2.0: 1,71 kN
• Blocchi pieni in arenaria calcarea KS 8 DF 20-1,8: 2,00 kN
• Blocchi pieni V, 3 DF: 0,86 kN
• Mattone forato HLz, 2 DF 28-1.2: 0,57 kN
• Blocchi forati in arenaria calcarea KSL 8 DF 16-1.4: 0,71 kN
• Mattone forato in CLS alleggerito Hbl, 12 DF: 0,71 kN
• CLS cellulare f_b ≥ 2N/mm²: 0,43 kN
• CLS cellulare f_b ≥ 4N/mm²: 0,89 kN
• CLS cellulare f_b ≥ 6N/mm²: 1,60 kN
• Resistenza a taglio V_Rk,s
  • Tassello con vite in acciaio zincato (γMs = 1.25): 17,4 kN
  • Tassello con vite in acciaio inox A4 (γMs = 1.56): 16,2 kN
• Momento flettente MRk,s
  • Tassello con vite in acciaio zincato (γMs = 1.25): 50,0 Nm
  • Tassello con vite in acciaio inox A4 (γMs = 1.56): 46,7 Nm

*valido per temperature di 30-50°C / 50-80°C

Note

Attenersi alle indicazioni della certificazione per i carichi di progetto.
