  6. EJOT® SDF-KB-10V

EJOT® SDF-KB-10V

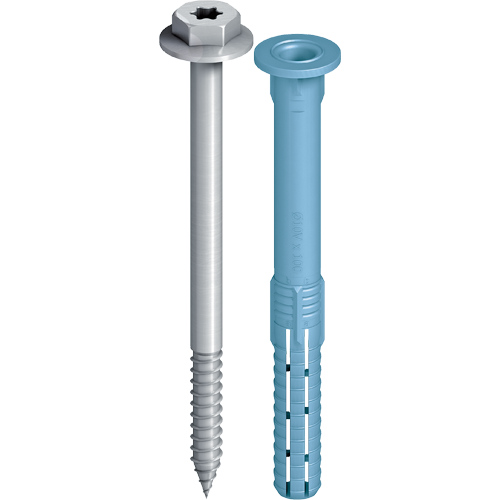

Fassadendübel SDF-KB-10V

Caratteristiche

  • Applicazioni

    • Ancoraggio di elementi in metallo
    • Per sistemi non portanti secondo EAD 330284-00-0604
    • Adatto al fissaggio costruttivo di pensili, rivestimenti e angoli in metallo

  • Caratteristiche

    • Tassello con una profondità di ancoraggio su calcestruzzo di 40 mm
    • Doppia profondità di posa (ancoraggio su muratura 50 mm)
    • Profondità di ancoraggio ridotta per ottimizzare i tempi e i costi di applicazione
    • Espansione radiale a 360º per una maggior sicurezza di ancoraggio
    • Alti valori di momento flettente
    • Superficie della vite priva di cromo esavalente Cr(VI)
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
    • Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro
    • Testa esagonale

  • Dati tecnici

    • Profondità di foratura su calcestruzzo h1,1: ≥ 50 mm
    • Profondità di ancoraggio su calcestruzzo hnom,1 ≥ 40 mm
    • Profondità di foratura su muratura h1,2: > 60 mm
    • Profondità di ancoraggio su muratura hnom,2 ≥ 50 mm
    • Diametro foratura d0 = 10 mm
    • Diametro foro nell'elemento da fissare df ≤ 10,5 mm
    • Azionamento: SW13/TORX® T40

    Valori ammissibili

    • Resistenza a trazione NRk,p su calcestruzzo C12/15
      • Temperature comprese tra 30 °C e 50 °C: 1,79 kN
      • Temperature comprese tra 50 °C e 80 °C: 1,59 kN
    • FRk Mattone pieno 20-1,8, NF: 0,71 kN
    • FRk Blocco pieno in arenaria calcarea KS 36, NF: 1,14 kN
    • FRk Blocco pieno in arenaria calcarea KS 20, 8 DF: 1,29 kN
    • Resistenza a taglio VRk,s su calcestruzzo C12/15 con hnom,1 = 40 mm
      • Tassello con vite in acciaio zincato: 6,34 kN
      • Tassello con vite in acciaio inox A4: 5,85 kN
    • Resistenza a taglio VRk,s con hnom,2 = 50 mm
      • Tassello con vite in acciaio zincato: 8,87 kN
      • Tassello con vite in acciaio inox A4: 8,29 kN
    • Momento flettente MRk,s con hnom,1 =40 mm
      • Tassello con vite in acciaio zincato: 11,04 Nm
      • Tassello con vite in acciaio inox A4: 13,31 Nm
    • Momento flettente MRk,s con hnom,2 =50 mm
      • Tassello con vite in acciaio zincato: 18,41 Nm
      • Tassello con vite in acciaio inox A4: 17,06 Nm

Further lengths available upon request

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza mm Spessore serrabile (calcestruzzo) B ≥ mm Spessore serrabile (muratura) B ≤ mm Unità d´imballo
    SDF-KB-10Vx50-V 8581050450 10.0 Acciaio al carbonio 50.0 10.0 0.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    50.0
    Spessore serrabile (calcestruzzo) B ≥
    10.0
    Spessore serrabile (muratura) B ≤
    0.0
    Descrizione articolo
    SDF-KB-10Vx50-V
    Unità d´imballo
    100
    SDF-KB-10Vx50-E 8581050650 10.0 Acciao Inox A4 50.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    50.0
    Spessore serrabile (calcestruzzo) B ≥
    10.0
    Spessore serrabile (muratura) B ≤
    Descrizione articolo
    SDF-KB-10Vx50-E
    Unità d´imballo
    100
    SDF-KB-10Vx60-V 8581060450 10.0 Acciaio al carbonio 60.0 20.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    60.0
    Spessore serrabile (calcestruzzo) B ≥
    20.0
    Spessore serrabile (muratura) B ≤
    10.0
    Descrizione articolo
    SDF-KB-10Vx60-V
    Unità d´imballo
    100
    SDF-KB-10Vx60-E 8581060650 10.0 Acciao Inox A4 60.0 20.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    60.0
    Spessore serrabile (calcestruzzo) B ≥
    20.0
    Spessore serrabile (muratura) B ≤
    10.0
    Descrizione articolo
    SDF-KB-10Vx60-E
    Unità d´imballo
    100
    SDF-KB-10Vx70-V 8581070450 10.0 Acciaio al carbonio 70.0 30.0 20.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    70.0
    Spessore serrabile (calcestruzzo) B ≥
    30.0
    Spessore serrabile (muratura) B ≤
    20.0
    Descrizione articolo
    SDF-KB-10Vx70-V
    Unità d´imballo
    100
    SDF-KB-10Vx70-E 8581070650 10.0 Acciao Inox A4 70.0 30.0 20.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    70.0
    Spessore serrabile (calcestruzzo) B ≥
    30.0
    Spessore serrabile (muratura) B ≤
    20.0
    Descrizione articolo
    SDF-KB-10Vx70-E
    Unità d´imballo
    100
    SDF-KB-10Vx80-V 8581080450 10.0 Acciaio al carbonio 80.0 40.0 30.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    80.0
    Spessore serrabile (calcestruzzo) B ≥
    40.0
    Spessore serrabile (muratura) B ≤
    30.0
    Descrizione articolo
    SDF-KB-10Vx80-V
    Unità d´imballo
    100
    SDF-KB-10Vx100-V 8581100450 10.0 Acciaio al carbonio 100.0 60.0 50.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    100.0
    Spessore serrabile (calcestruzzo) B ≥
    60.0
    Spessore serrabile (muratura) B ≤
    50.0
    Descrizione articolo
    SDF-KB-10Vx100-V
    Unità d´imballo
    50
    SDF-KB-10Vx120-V 8581120450 10.0 Acciaio al carbonio 120.0 80.0 70.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    120.0
    Spessore serrabile (calcestruzzo) B ≥
    80.0
    Spessore serrabile (muratura) B ≤
    70.0
    Descrizione articolo
    SDF-KB-10Vx120-V
    Unità d´imballo
    50
    SDF-KB-10Vx140-V 8581140450 10.0 Acciaio al carbonio 140.0 100.0 90.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    140.0
    Spessore serrabile (calcestruzzo) B ≥
    100.0
    Spessore serrabile (muratura) B ≤
    90.0
    Descrizione articolo
    SDF-KB-10Vx140-V
    Unità d´imballo
    50

    CAD
