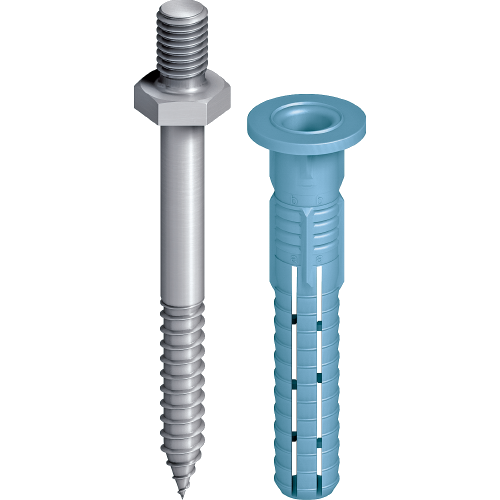

EJOT® SDF-KB-10V/M8

Applicazioni

• Ideale per l'ancoraggio di strutture si sostegno dei profili su facciate ventilate
• Fissaggio di controsoffitti
• Fissaggio di golfari

Caratteristiche

• Tasselllo con profondità di ancoraggio ridotta su calcestruzzo
• Profondità di ancoraggio ridotta per ottimizzare i tempi e i costi di applicazione
• Espansione radiale a 360° per una maggiore sicurezza di ancoraggio
• Alti valori di momento flettente
• Riconoscimento del prodotto grazie a una colorazione diversa del tassello
• Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro

Dati tecnici

• Profondità di foratura su calcestruzzo h_1,1: ≥ 70 mm
• Eff. Profondità di foratura su calcestruzzo h_nom,1: ≥ 40 mm
• Profondità di foratura su muratura h_1,2: ≥ 70 mm
• Eff. Profondità di ancoraggio su muratura h_nom,2: ≥ 50 mm
• Diametro di foratura d₀: 10 mm
• Azionamento: SW13
• Lungh. Filettatura di collegamento M8: 13 mm

Valori caratteristici

• Resistenza a trazione N_Rk,p in calcestruzzo C12/15
  • Temperatura 30 °C / 50 °C: 4,50 kN
  • Temperatura 50 °C / 80 °C: 4,00 kN
• F_RK Muratura Mz 20-1,8, NF: 2,50 kN
• F_RK Blocchi pieni in arenaria calcarea KS 36, NF: 4,00 kN
• F_RK Blocchi pieni in arenaria calcarea KS 20, 8 DF: 4,50 kN
• Resistenza al taglio V_Rk,s su calcestruzzo C12/15 con h_nom,1 = 40 mm
  • Tassello con vite in acciaio inox A4: 9,12 kN
• Resistenza al taglio V_Rk,s con h_nom,2 = 50 mm
  • Tassello con vite in acciaio inox A4: 12,94 kN
• Momento flettente M_Rk,s con h_nom,1 =40 mm
  • Tassello con vite in acciaio inox A4: 16,09 kN
• Momento flettente M_Rk,s con h_nom,2 = 50 mm
  • Tassello con vite in acciaio inox A4: 26,62 Nm

Note

Attenersi alla certificazione tecnica europea ETA-10/0305 per la progettazione e la possa del prodotto. Attenersi allla certificazione per indicazioni più dettagliate su dati tecnici e carichi ammisibili.
