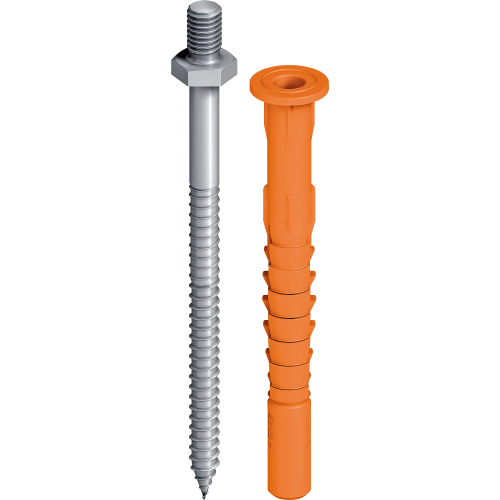

EJOT® SDP-KB-10G/M8

Caratteristiche

Applicazioni
- Ideale per l'ancoraggio di strutture di sostegno dei profili su facciate ventilate
- Fissaggio di controsoffitti
- Fissaggio di golfari
Caratteristiche
- Tasselli per facciata con vite a doppio diametro
- Ancoraggio sicuro grazie alla zona di espansione combinata
- Elevata capacità di portata
Dati tecnici
- Azionamento: Chiave esagonale SW13
- Lunghezza filettatura M8: 13 mm
- Profondità foratura ≥ t: +90 mm
- Profondità ancoraggio ≥ h_v: 70 mm
Valori caratteristici
- Resistenza alla compresssione su calcestruzzo [N/mm²]
  - Calcestruzzo cellulare AAC 2: 0,75 kN
  - Calcestruzzo cellulare AAC 3: 1,31 kN
  - Calcestruzzo cellulare AAC 4: 1,87 kN
  - Calcestruzzo cellulare AAC 6: 3,00 kN
- Coefficiente parziale γ_MAAC: 2,00 kN
- Momento flettente caratteristico
  - Vite in acciaio inox: 20,6 Nm / γ_MS1,87
Note

Attenersi alla certificazione tecnica europea ETA-12/0502 per la progettazione e la posa del prodotto.

Scaricare

Italiano

DoP ETA-12/0502.pdf 1 MB

Inglese

ETA-12/0502.pdf 1 MB
DoP ETA-12/0502.pdf 1 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB

*Ancoraggio con viti in acciao zincato privo di cromo esavalente (V) su richiesta

Filtro

Filtri selezionati

Descrizione articolo	Codice articolo	Materiale	Lunghezza mm	Unità d´imballo
SDP-KB-10Gx80/M8x13-E	8532080813	Acciao Inox A4	80.0	100
Dati tecnici Materiale Acciao Inox A4 Lunghezza 80.0 Descrizione articolo SDP-KB-10Gx80/M8x13-E Unità d´imballo 100
SDP-KB-10Gx100/M8x13-E	8532100813	Acciao Inox A4	100.0	50
Dati tecnici Materiale Acciao Inox A4 Lunghezza 100.0 Descrizione articolo SDP-KB-10Gx100/M8x13-E Unità d´imballo 50
