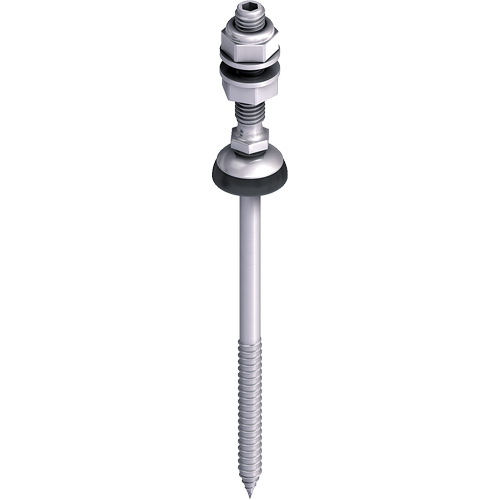

EJOT® Fissatore solare JA3-SB-8,0xL con rondella di tenuta FZD
Caratteristiche
-
Applicazioni
- Per il fissaggio di impianti fotovoltaici su sottostrutture in legno
- Adatto a profili ondulati in fibrocemento
-
Caratteristiche
- Acciao inox A2
- Con rondella di tenuta FZD
- Montaggio veloce su tetti esistenti
- Nessun foro aggiuntivo nel rivestimento del tetto
- Uso di sistemi di tenuta comprovati
- Non necessita l’uso di strumenti per il montaggio
- Connessione estremamente sicura grazie al fissaggio diretto alla sottostruttura
- Sistema di fissaggio approvato dalle autorità edilizie
-
Dati tecnici
- Diametro vite: 8 mm
- Azionamento: Chiave esagonale SW5
- Dimensione standard della filettatura metrica M10x50 mm o M10x70 mm
- Completo con dado di sicurezza (DIN 934) o con dentatura di arresto (DIN 6923)
- Piastrina in acciaio inox per il fissaggio dei profili disponibile su richiesta
Note
I componenti del fissatore solare sono realizzati su misura in base al progetto.
Altre misure su richiesta!
Filtro
Filtri selezionati
| Descrizione articolo | Codice articolo | Diametro filetto mm | Filetto | Lunghezza mm | Unità d´imballo | |
|---|---|---|---|---|---|---|
| Set JA3-SB-8.0x80/70 E16 | 3150891907 | 8.0 | M10x70 | 80.0 | 29.0 | 25 |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 80/ 50 FZD DIN 934 | 3150898905 | 8.0 | M10x50 | 80.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 80/ 70 FZD DIN 934 | 3150898907 | 8.0 | M10x70 | 80.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x100/70 E16 | 3151091907 | 8.0 | M10x70 | 100.0 | 59.0 | 25 |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 100/ 50 FZD DIN 934 | 3151098905 | 8.0 | M10x50 | 100.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x100/70 FZD | 3151098907 | 8.0 | M10x70 | 100.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x130/70 E16 | 3151391907 | 8.0 | M10x70 | 130.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x130/50 FZD | 3151398905 | 8.0 | M10x50 | 130.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x130/70 FZD | 3151398907 | 8.0 | M10x70 | 130.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 150/ 50 FZD DIN 6923 | 3151568905 | 8.0 | M10x50 | 150.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x150/70 E16 | 3151591907 | 8.0 | M10x70 | 150.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x150/50 FZD | 3151598905 | 8.0 | M10x50 | 150.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x150/70 FZD | 3151598907 | 8.0 | M10x70 | 150.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 180/ 50 FZD DIN 934 | 3151898905 | 8.0 | M10x50 | 180.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x180/70 FZD | 3151898907 | 8.0 | M10x70 | 180.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3 -SB- 8,0 x 200/ 50 FZD DIN 934 | 3152098905 | 8.0 | M10x50 | 200.0 | 25 | |
Dati tecnici
|
||||||
| Set JA3-SB-8.0x200/70 FZD | 3152098907 | 8.0 | M10x70 | 200.0 | 25 | |
Dati tecnici
|
