EJOT® ADJUSTtec

Nella moderna produzione di veicoli si rende necessario progettare sistemi di fissaggio per l'assemblaggio in maniera registrabile delle parti. I requisiti delle soluzioni di fissaggio si sono evolute da un semplice elemento di giunzione e si va oltre a un recupero di tolleranze fino a sistemi multifunzione.

Nella moderna produzione di veicoli si rende necessario progettare sistemi di fissaggio per assemblare in maniera registrabile le parti. I requisiti dei sistemi di fissaggio si sono evoluti da un semplice elemento di giunzione, oggi si va oltre ad un recupero di tolleranze fino a sistemi in grado di avere funzioni  multiple. La flessibilità con cui è stato progettato l'elemento di registrazione EJOT^® ADJUSTtec rende possibile l’adempimento di ulteriori funzioni, come ad esempio il posizionamento di precisione, la sigillatura o l'implementazione di particolari in lega leggera, utilizzando materie plastiche ad elevata resistenza.

Un'applicazione tipica di questa categoria di prodotto sono le luci posteriori, che devono essere montate nella loro posizione rispetto ai componenti adiacenti con la corretta profilatura. Questo è diventato necessario in tutti i modelli di automobili, poiché i giochi ed i profili delle carrozzerie vengono considerate dai clienti come un importante indicatore di qualità.

Nelle machine di nuova generazione, la tecnologia LED è sempre più presente nella produzione di fanali. I moduli LED devono essere allineati sull'asse longitudinale prima che i fari siano completati e chiusi, l’allineamento viene effettuato con elementi appositi.

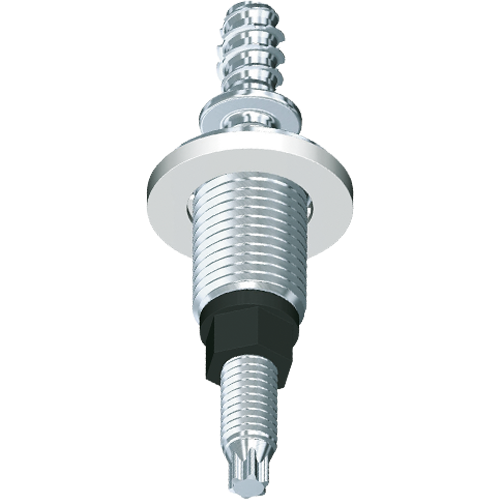

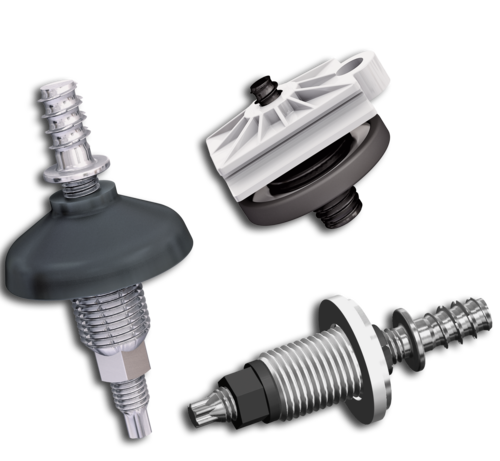

EJOT ha sviluppato un elemento di regolazione costituito da una boccola in plastica e una vite.

L'elemento di regolazione e di fissaggio consigliabile per la maggior parte delle applicazioni. Per questo elemento la finestra di coppia da applicare è parametrizzabile a seconda della richiesta del cliente. Su richiesta il prodotto può essere fornito di sistema di sigillatura per l’utilizzo nelle aree sottoposte a schizzi d‘acqua.

Il modello di base permette il posizionamento personalizzato dei componenti aggiuntivi. La boccola in plastica viene avvitata in un del componente plastico da assiemare. Mediante l'avvitamento e lo svitamento del perno filettato si modifica la posizione del componente.

La personalizzazione della tolleranza e le ristrette specifiche di progetto sono le caratteristiche rilevanti di questo elemento di regolazione. La rondella alla base del perno filettato è la parte in contatto con il componente plastico. Mediante l'avvitamento e lo svitamento della boccola la superficie di contatto e quindi la posizione del componente può essere modificata.

In questo elemento si trovano tutte le caratteristiche meccaniche sia della versione standard che di quella specifica per il cliente. Inoltre in questo elemento di fissaggio speciale esiste la possibilità di modificare la pre-regolazione dopo il montaggio, senza dover allentare l'avvitamento sul componente.

Il montaggio di componenti di ampie dimensioni richiede elementi di fissaggio con requisiti specifici. In particolare, il recupero delle tolleranze nei tre assi, la compensazione alle deformazioni termiche e anche la resistenza a fatica del giunto sono parametri importanti per la progettazione. Ulteriori funzioni opzionali integrabili.
