EJOT® Vite di accoppiamento MS

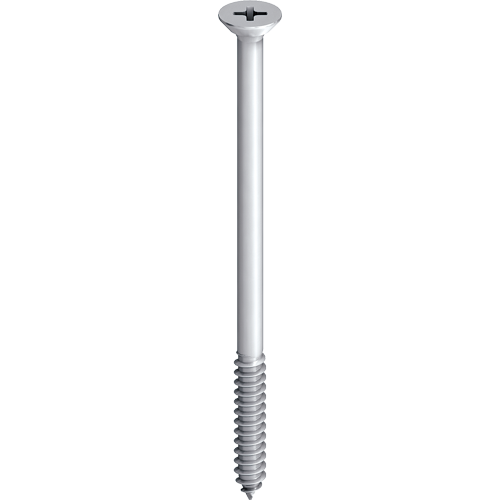

Kopplungsschraube_MS-ST_4,8x80_25

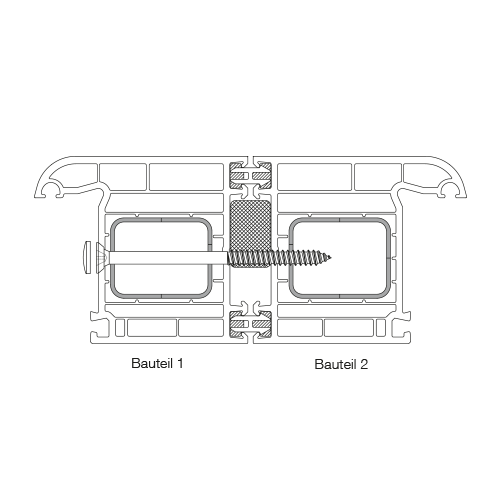

Anwendung-Kopplungsschraube-Typ-MS

Caratteristiche

Applicazioni
- Accoppiamento profili di serramenti e porte con armatura in acciaio
Caratteristiche
- Acciaio al carbonio
Dati tecnici
- Diametro della testa: 9,5 mm
- Azionamento: Intaglio a croce PH2
- Tipo di filettatura: Filetto ST
Installazione
- Elemento 1 con pre-foro max. 6 mm,
  Elemento 2 con pre-foro 4 mm
- Fissare e allineare all'elemento già montato
- In seguito, fissare con le viti da accoppiamento EJOT

Scaricare

Product data sheet.pdf 173 KB

Note: Inclusi i tappi di copertura bianchi RAL9010

Filtro

Filtri selezionati

Descrizione articolo	Codice articolo	Diametro filetto mm	Lunghezza mm	Materiale	Azionamento	Unità d´imballo
MS-4,8x55	2200555601	4.8	55.0	Zincato	PH2	100
Dati tecnici Diametro filetto 4.8 Lunghezza 55.0 Materiale Zincato Azionamento PH2 Descrizione articolo MS-4,8x55 Unità d´imballo 100
MS-4,8x65	2200565601	4.8	65.0	Zincato	PH2	100
Dati tecnici Diametro filetto 4.8 Lunghezza 65.0 Materiale Zincato Azionamento PH2 Descrizione articolo MS-4,8x65 Unità d´imballo 100
MS-4,8x80	2200580601	4.8	80.0	Zincato	PH2	100
Dati tecnici Diametro filetto 4.8 Lunghezza 80.0 Materiale Zincato Azionamento PH2 Descrizione articolo MS-4,8x80 Unità d´imballo 100
MS-4,8x95	2200595601	4.8	95.0	Zincato	PH2	100
Dati tecnici Diametro filetto 4.8 Lunghezza 95.0 Materiale Zincato Azionamento PH2 Descrizione articolo MS-4,8x95 Unità d´imballo 100
