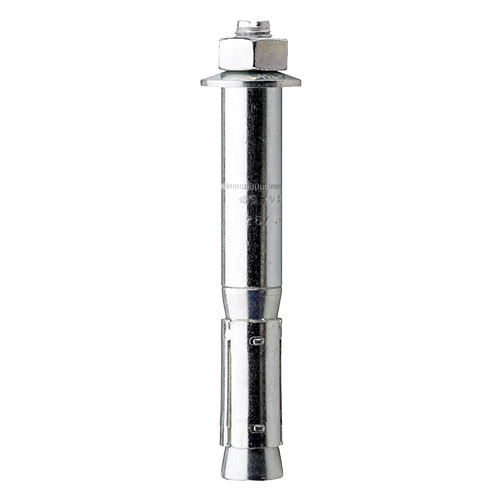

Tassello di sicurezza LIEBIG® B

Sicherheitsd?bel B

Caratteristiche

  • Applicazioni

    • Strutture in acciaio
    • Macchinari
    • Guard rails
    • Ringhiere
    • Piastre di basamento
    • Scafalatture di stoccaggio

    Tipologia di supporto

    Approvato per:

    • Calcestruzzo fessurato
    • Calcestruzzo non fessurato

    Adatto anche per:

    • Pietra naturale

  • Caratteristiche

    • Tassello di sicurezza con perno filettato e dado
    • Acciaio zincato
    • Fissaggio per carichi elevati a coppia controllata con doppio cono per installazione push-through
    • Adatto a carichi pesanti grazie all‘ottima resistenza all' attrito. Ampia zona di espansione cilindrica su tutta la lunghezza
    • Rondelle convessa per l‘ispezione visiva del montaggio
    • Per ambienti interni asciutti ed esterni temporanei

  • Dati tecnici

    • Gamma dimensioni M6, M8, M10, M12 e M16

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza mm Spessore serrabile B ≥ mm Profondità foro ≤ mm Unità d´imballo
    B M6-10/45/5 9650045005 10.0 70.0 5.0 60.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    70.0
    Spessore serrabile B ≥
    5.0
    Profondità foro ≤
    60.0
    Diametro punta
    10.0
    Spessore serrabile
    5.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M6-10/45/5
    Unità d´imballo
    50
    B M6-10/45/15 9650045015 10.0 80.0 15.0 60.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    80.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    60.0
    Diametro punta
    10.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M6-10/45/15
    Unità d´imballo
    50
    B M6-10/45/40 9650045040 10.0 105.0 40.0 60.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    105.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    60.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M6-10/45/40
    Unità d´imballo
    50
    B M8-12/55/5 9652055005 12.0 85.0 5.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    85.0
    Spessore serrabile B ≥
    5.0
    Profondità foro ≤
    70.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M8-12/55/5
    Unità d´imballo
    25
    B M8-12/55/15 9652055015 12.0 95.0 15.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    95.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    70.0
    Diametro punta
    12.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M8-12/55/15
    Unità d´imballo
    25
    B M8-12/55/40 9652055040 12.0 120.0 40.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    120.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    70.0
    Diametro punta
    12.0
    Spessore serrabile
    40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M8-12/55/40
    Unità d´imballo
    25
    B M8-12/55/65 9652055065 12.0 145.0 65.0 75.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    145.0
    Spessore serrabile B ≥
    65.0
    Profondità foro ≤
    75.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M8-12/55/65
    Unità d´imballo
    25
    B M8-12/55/100 9652055100 12.0 180.0 100.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    180.0
    Spessore serrabile B ≥
    100.0
    Profondità foro ≤
    70.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M8-12/55/100
    Unità d´imballo
    25
    B M10-15/70/5 9655070005 15.0 100.0 5.0 85.0 25

    Dati tecnici

    Diametro filetto
    15.0
    Lunghezza
    100.0
    Spessore serrabile B ≥
    5.0
    Profondità foro ≤
    85.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M10-15/70/5
    Unità d´imballo
    25
    B M10-15/70/15 9655070015 15.0 110.0 15.0 85.0 25

    Dati tecnici

    Diametro filetto
    15.0
    Lunghezza
    110.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    85.0
    Diametro punta
    15.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    B M10-15/70/15
    Unità d´imballo
    25
