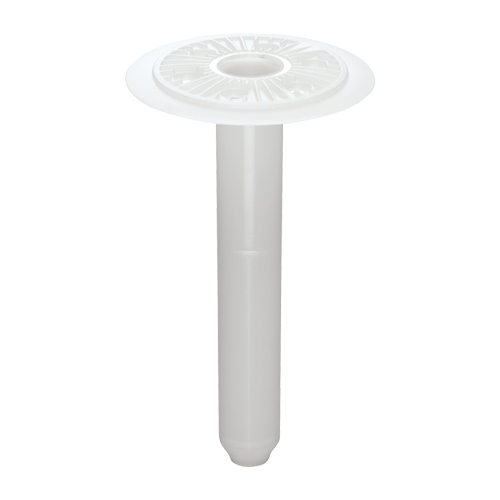

EJOT® TE 60/110

Applicazioni

• Per il fissaggio di sistemi ETICS su sottostrutture problematiche

• In abbinamento a EJOT SDF-S plus 8 UB

Dati tecnici

• Lunghezza dello stelo: 110 mm

• Diametro piattello: 60 mm

• Azionamento: TX30

• Profondità di foratura: h₁ ≥: 80 mm

• Profondità di ancoraggio h_ef ≥: 70 mm

• Conducibilità termica puntuale nei materiali isolanti 120 - 150 mm: 0,000 W/K

• Conducibilità termica puntuale χ nei materiali isolanti 150 - 240 mm: 0,001 W/K

• Benestare Tecnico Europeo: ETA-04/0064

​​​​​​VALORI CARATTERISTICI

​​​​​​In abbinamento a EJOT SDF-S plus UB

Tipologia di supporto A:

• Calcestruzzo ≥ C 12/15 secondo EN 206-1: 1,5 kN

• Calcestruzzo ≥ C 16/20 - C 50/60ºsecondo EN 206-1:º1,5 kN

Tipologia di supporto B:

• Laterizio pieno secondo DIN 105:º1,5 kN

• Blocco pieno in arenaria calcarea secondo DIN EN 106:º1,5 kN

• Blocco pieno in calcestruzzo alleggerito secondo DIN 106: 0,9 kN

Tipo di supporto C:

• Laterizio forato (Hlz) secondo DIN 105:º1,2 kN

• Blocco forato in arenaria calcarea secondo DIN EN 106:º1,5 kN

• Blocco forato in calcestruzzo alleggerito secondo DIN 18151: 0,75 kN

Per carichi di progetto, fare riferimento ai fattori di sicurezza previsti dalle normative nazionali. Si prega di consultare la certificazione.
