EJOT® Iso-Bar

Applicazioni

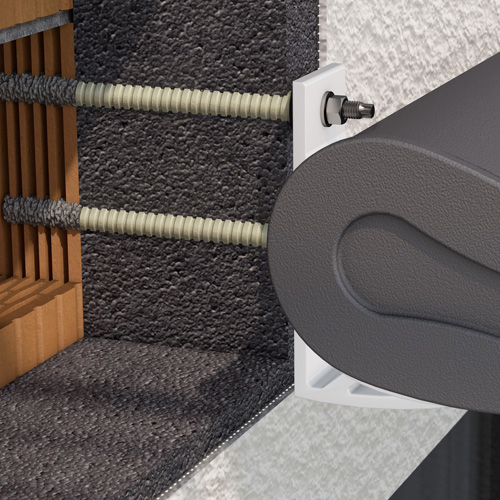

Fissaggio di carichi medio-pesanti non pianifi­cati su sistemi ETICS.

Esempi di applicazione:

• Tende da sole
• Pensiline
• Climatizzatori
• Insegne
• Antenne paraboliche

EJOT® Iso-Bar è un elemento di fissaggio a taglio termico, con filettatura metrica M12 in acciaio inox e rondella di tenuta stagna. Il fissaggio chimico permette l'installazione su cemento, muratura piena e forata.

Caratteristiche

Vantaggi:

• Trasmittanza termica certificata
• Installazione a cappotto eseguito
• Montaggio flessibile: lunghezza del fissaggio regolabile in cantiere
• Range di applicazione: da 60 a 300 mm di isolante
• Resistente alla pioggia battente – in confor­mità alla DIN EN 12155
• Installazione semplice e sicura grazie agli innovativi utensili di montaggio
• Utilizzabile in combinazione con la resina Multifix USF Winter anche con temperatura fino a -20 °C

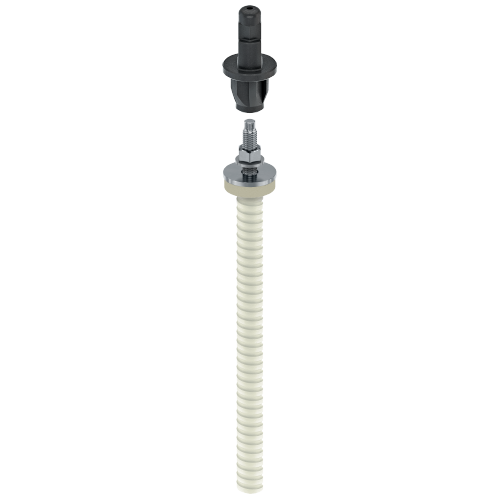

Il set comprende:

• EJOT® Iso-Bar
• Utensile di montaggio
• Rondella di tenuta in acciaio inox A4 con EPDM
• Rondella di montaggio in acciaio inox A4 DIN 125
• Dado di serraggio in acciaio inox A4 M12 DIN 934
• Prolunga per iniezione resina in profondità da 200 mm
• Bussola retinata 25 x 100 in acciaio (per applicazioni su materiali forati)

Dati tecnici

Parametri di installazione - Fissaggio dell'elemento

• Diametro nominale: 22 mm
• Filettatura perno di montaggio M x I M12 x 35
• Spessore elemento da montare t_fix ≤25mm

 Parametri di installazione su calcestruzzo (fessurato e non)

• Diametro del foro nel calcestruzzo: d₀ 24 mm
• Profondità di ancoraggio minima h_ef, min. 40mm
• Profondità di foratura h₁: h_ef + 10 mm

Parametri di installazione su muratura

• Diametro del foro d_0:
• Supporto pieno senza bussola retinata: 24 mm
• Supporto pieno o forato con bussola retinata: 26 mm
• Profondità di ancoraggio minima h_ef,min: 80mm
• Profondità di foratura h₁: h_ef+ 20 mm
