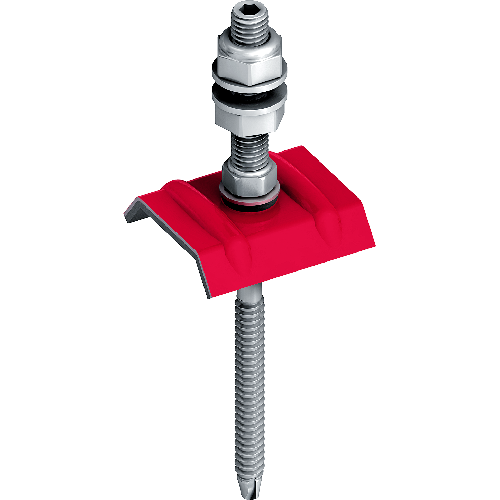

EJOT® Fissatore solare JT3-SB-3-8,0 con calotta ORKAN
Caratteristiche
-
Applicazioni
- Per il fissaggio di impianti fotovoltaici su sottostrutture in acciaio da 1.5 - 3 mm
- Preforato, può essere utilizzato anche per sottostrutture in acciaio ≥ 3,0 mm
- Per sottostrutture in acciaio ad alta resistenza fino a S450GD

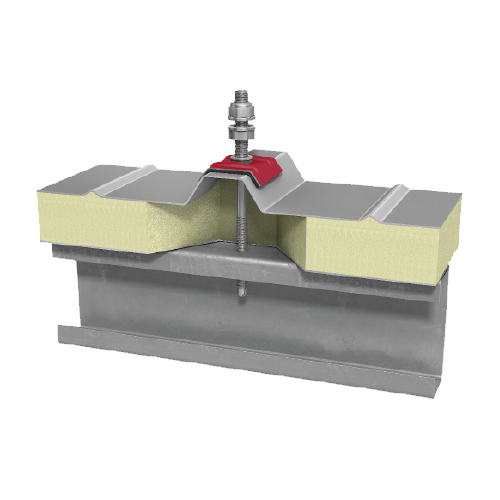

- Adatto per lamiere a profilo trapezoidale e ondulato in metallo e pannelli sandwich
-
Proprietà
- Facilità di applicazione su coperture esistenti
- Possibilità di utilizzare i fori dei fissaggi esistenti
- Sistemi di guarnizione di qualità
- Non necessita di attrezzi specifici per il montaggio
- Fissaggio sicuro perché effettuato direttamente nella sottostruttura
- Sistema di fissaggio certificato per l'edilizia
- ETA-22/0762
-
Dati tecnici
- Acciaio inox A2 con punta in acciaio al carbonio
- Con rondella di tenuta E16+Calotta ORKAN
- Diametro vite: 8,0 mm
- Azionamento: esagono SW5
- Velocità di avvitamento: max.1300 giri al minuto
NOTE:
- I componenti del fissatore solare sono realizzati su misura in base al progetto. Altre misure su richiesta.
- Le calotte ORKAN devono essere ordinate separatamente.
Order information: ORKAN storm washers must be ordered separately with specification of the storm washer type. Standard scope of delivery includes: Hexagon nut DIN EN ISO 4032, self-locking hexagon nut DIN EN ISO 10511, washers DIN EN ISO 7089. Also available with screw nuts with locking serrations DIN EN ISO 1661.
Filtro
Filtri selezionati
| Descrizione articolo | Codice articolo | Lunghezza mm | Materiale | Spessore di serraggio mm | Unità d´imballo |
|---|---|---|---|---|---|
| Set JT3-SB-8-0x85/M10x70-E16 DIN 934 | 3340891907 | 85.0 | Acciao Inox A2 | 18.0 - 60.0 | 25 |
Dati tecnici
|
|||||
| Set JT3-SB-8-0x115/M10x70-E16 DIN 934 | 3341191907 | 115.0 | Acciao Inox A2 | 48.0 - 90.0 | 25 |
Dati tecnici
|
|||||
| Set JT3-SB-8-0x155/M10x70-E16 DIN 934 | 3341591907 | 155.0 | Acciao Inox A2 | 88.0 - 130.0 | 25 |
Dati tecnici
|
|||||
| Set JT3-SB-8-0x195/M10x70-E16 DIN 934 | 3341991907 | 195.0 | Acciao Inox A2 | 128.0 - 170.0 | 25 |
Dati tecnici
|
